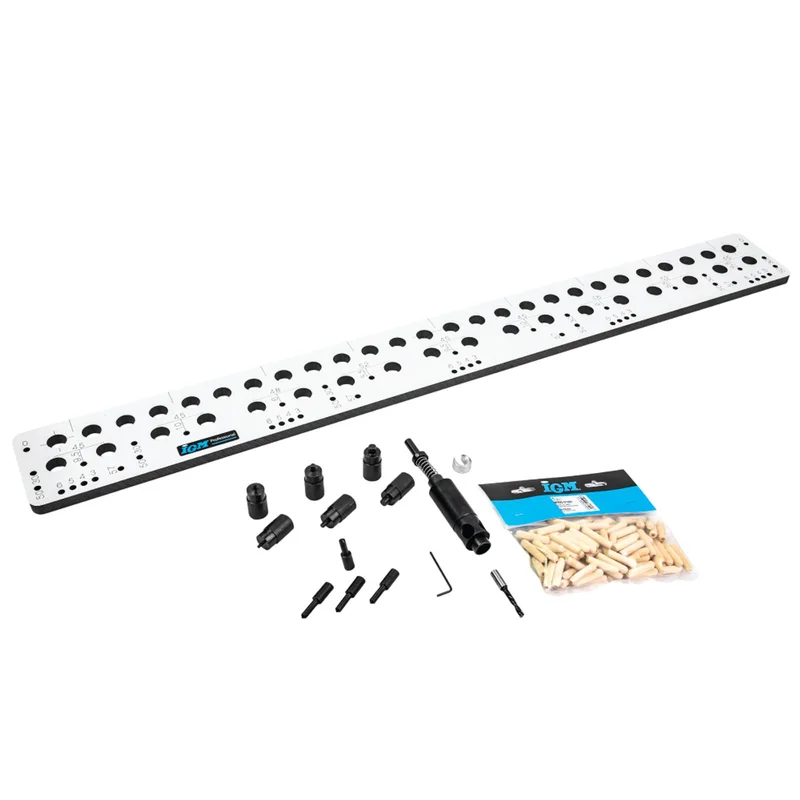

Vrtací šablona sada IGM FKP900-set

Práce s touto šablonou je maximálně rychlá. Na vrtacím vřetenu si nastavíte požadovanou hloubku vrtání a upnete jej do své vrtačky. Přípravek položíte na desku, opřete o dorazy a zajistíte svěrkami, případně jej jen pevně přidržíte druhou rukou. Díky kolíkovacímu vrtáku s vodicím hrotem a předřezy vyvrtáte otvory snadno, přesně a bez otřepů na hranách.

Vrtání otvorů pro úchytky je s touto šablonou rychlé a přesné, protože díky široké nabídce otvorů pro dorazy a rozteči 32 mm mezi otvory pro vrtací pouzdro v hlavní řadě lze po nastavení dorazu a přiložení šablony na dvířka snadno vytvářet přesné otvory pro úchytky na pravých i levých, případně již zavěšených dvířkách, v rozteči odpovídající evropské normě 32 mm (rozteč šroubů je v násobku 32 mm), a to vrtákem o průměru 5 mm.

Dle typu NK pantu, který používáte, zvolíte příslušnou sestavu otvorů (rozteč šroubů a posunutí na střed misky, například 45/9mm) a zvolíte průměr vrtáku pro vruty nebo euro-šrouby. Po zasazení dorazu do šablony a umístění na dílec vyvrtáte otvory, střed misky pantu si označíte hrotem. Otvor pro NK pant dovrtáte sukovníkem po odejmutí šablony z dílce. Takto vytvořené otvory jsou díky šabloně v přesné rozteči, přesně do úhlu a v požadované vzdálenosti 3 – 6mm od kraje.

Pro vrtání podpěr polic používáte hlavní řadu otvorů v rozteči 32mm. Dorazy Vám pomohou šablonu přesně zaúhlovat a umístit do požadované vzdálenosti do kraje. Otvory pro podpěry vyvrtáte v průměru 3mm nebo 5mm, podle používaného tipu. Velkou výhodou je možnost vyvrtání více otvoru v jedné řadě na jedno upnutí přípravu. Šablona je ideální pomůcka pro montáže a také výrobu.

• Typ FKP900
• Max. šířka dílce na jedno upnutí: 900 mm
• Max. šířka dílce: neomezeno
• Tloušťka desky: neomezeno
• Pro kolíky: D 8 mm
• Rozteč děr: 32 mm
• Počet děr: 26
• Pro nosiče polic: D 3 mm, D 5 mm
• Pro NK závěsy: D 3 mm na vruty
• D 5 mm na euro šroub
• Pro šrouby úchytek D 4 mm
