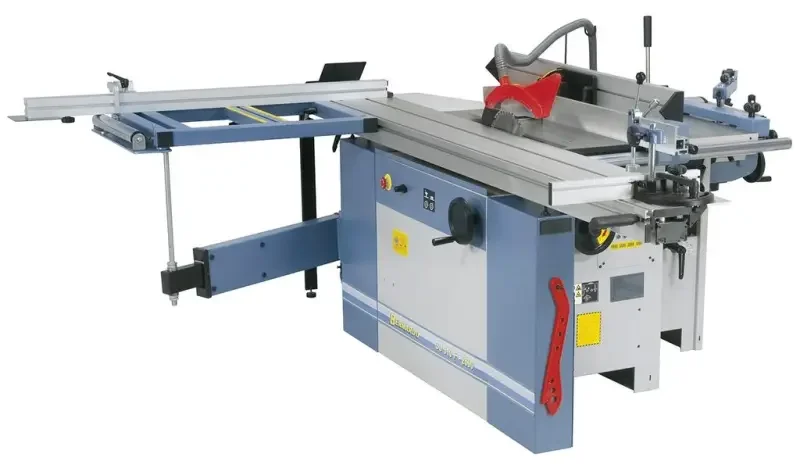

Univerzální kombinovaný stroj – pila, frézka, hoblovka, protah a dlabačka Bernardo CU 310 F – 2600 (BER081294)

Description

Univerzální kombinovaný stroj – pila, frézka, hoblovka, protah a dlabačka Bernardo CU 310 F – 2600 (BER081294)

• Kotoučová pila:

  • Motor – výkon S₁ 100% [W]: 2 800
  • Motor – výkon S₆ 40% [W]: 3 900
  • Velikost stolu [mm]: 830 x 300
  • Výška stolu [mm]: 850
  • Prodloužení stolu [mm]: 505 x 300
  • Výložníkový stůl s válečkem [mm]: 830 x 530
  • Formátovací stůl [mm]: 2 600 x 270
  • Délka řezu [mm]: 2 600
  • Max. průměr kotouče [mm]: 315 x 30
  • Kotouč předřezu [mm]: 2-100 x 20
  • Max prořez 90° / 45° [mm]: 100 / 80^{*
    *} bez předřezu | Pilový kotouč 315 mm
  • Šířka řezu pomocí paralelního pravítka [mm]: 630
  • Otáčky kotouče [U.min^-1]: 4 500
  • Otáčky předřezu [U.min^-1]: 8 500

• Spodní frézka:

  • Motor – výkon S₁ 100% [W]: 2 800
  • Motor – výkon S₆ 40% [W]: 3 900
  • Průměr vřetena [mm]: 30
  • Upínací délka [mm]: 100
  • Výškové nastavení [mm]: 100
  • Průchodnost – otvor ve stolu [mm]: 80 / 100 / 140 / 190
  • Max průměr nástroje
    • při profilování [mm]: 180
    • při čepování [mm]: 200
  • Otáčky vřetena [U.min^-1]: 1 800 / 3 000 / 6 000 / 9 000

• Hoblovka

  • Motor – výkon S₁ 100% [W]: 2 800
  • Motor – výkon S₆ 40% [W]: 3 900
  • Otáčky nože/válce [U.min^-1]: 4 800
  • Průměr nožového válce [mm]: 70
  • Počet nožů [ks]: 3
  • Srovnávací frézka
    • Šíře hoblování [mm]: 310
    • Délka stolu [mm]: 1 390
    • Vodicího pravítka [mm]: 1 220 x 150
    • Naklápění vodicího pravítka [°]: 90 ÷ 45
    • Výška stolu [mm]: 850
    • Max. tříska [mm]: 4
  • Tloušťkovací frézka – protah
    • Délka stolu [mm]: 540
    • Max. šířka materiálu [mm]: 305
    • Max. tloušťka protahování [mm]: 5 ÷ 225
    • Max. tříska [mm]: 2
    • Rychlost protahu [m.min^-1]: 6
• Přídavná vrtací dlabačka
  • Velikost stolu [mm]: 500 x 200
  • Sklíčidlo Westcott [mm]: 0 ÷ 16
  • Max. hloubka dlabání [mm]: 155
  • Šířka dlabání [mm]: 285
  • Zdvih stolu [mm]: 140
• Napájecí napětí [V]: 400
• Přípojka odsávání pr. [mm]: 100
• Rozměry stroje [mm]: 2 600 × 2 990 × 1 250
• Hmotnost [kg]: 590

Dřevoobráběcí centra – kombinované dřevoobráběcí stroje Bernardo – formátovací pila s předřezem, truhlářská frézka, hoblovka, protahovačka a dlabačka nabízí profesionálním uživatelům maximální výkon a počet možností pro využití.
Tento stroj se 3 výkonnými motory, nabízí maximální využití kombinace srovnávacího, tloušťkovacího stroje, kotoučové pily, spodní frézky a vrtací dlabačky na minimálním prostoru truhlářské dílny

• 3 výkonné hnací motory zaručují i při delším provozu optimální pracovní výsledky
• Stabilní výložníkový stůl s válečkem k opracování rozměrných a těžkých desek
• Kombinovaná konstrukce stroje z oceli a litiny je odolná proti zkroucení
• Na formátovací rám lze namontovat vpředu a vzadu vysouvací teleskopický doraz
• Sklopné vodicí pravítko (90° až 45°) s dostatečnou opěrnou plochou
• LED displej zobrazuje rychlost otáček frézovacího vřetena
• Sériově vybavené přídavnou vrtací dlabačkou (vrtací výkon 16 mm)
• Robustní ochranný kryt frézy s eloxovanými dorazovými lištami
• Dynamicky vyvážené frézovací vřeteno zajišťuje přesný chod
• Snadno seřiditelný precizně uložený 3nožový válec hoblovky a protahovačky s noži v HSS kvalitě
• Při hoblování je vypnutý posun protahu
• Standardně s vývodem pro odsávánípilin a třísek – připojení o průměru100 mm

Součásti dodávky dřevoobráběcího stroje Bernardo

• Pilový SK kotouč pr. 254 x 3,0 x 30 mm / 40 zubů
• Sada předřezových kotoučů pr. 2-100 x 20 mm / 24 zubů
• 3x hoblovací nůž 310 x 25 x 3 mm

>

• Prodloužení tloušťkovacího stolu s rolnami
• Přídavná vrtací dlabačka
• Upínací hlavička Westcott 0 ÷ 16 mm
• Excentrický upínač
• Kolíkovací zařízení (16 / 20 / 22 / 25 mm)
• Ochranný kryt pilového kotouče s odsáváním a hadicí
• Úhlový vodicí doraz s excentrickým upínačem
• Rozrážecí klín
• Prodloužení stolu
• Vysouvací teleskopický doraz s výklopným dorazem
• Výložníkový stůl s rolnami
• Kryt frézovacího vřetene
• Frézovací vřeteno s pravým a levým chodem
• Brusné pouzdro prům. 75 mm
• Nastavení výšky frézovacího vřetena pomocí lupy
• Digitální zobrazení otáček (LED) frézovacího vřetena
• Přípravek na posouvání dřeva
• Servisní a obslužné nářadí
