Description

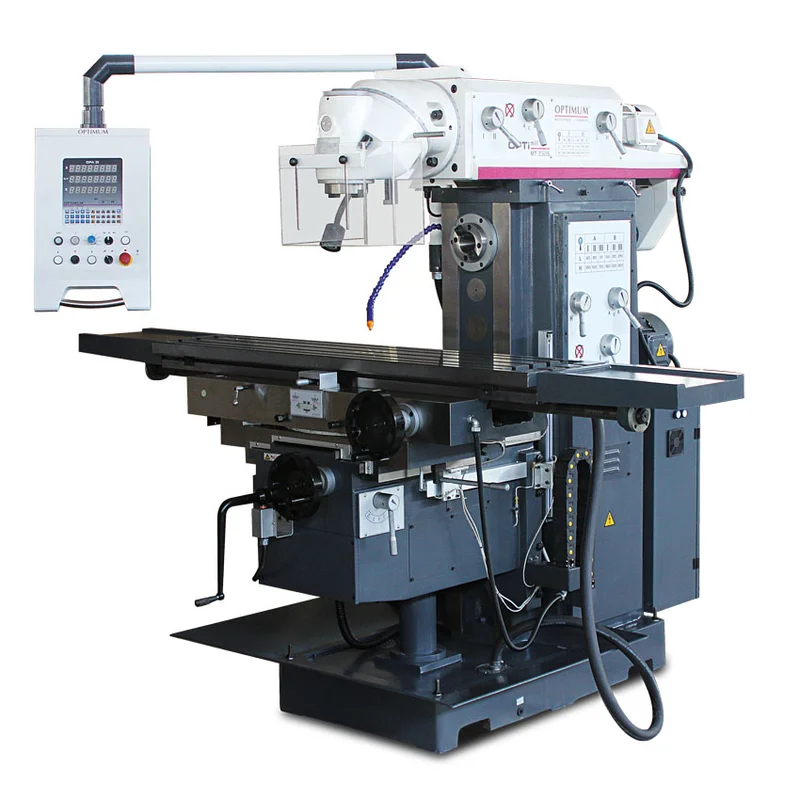

Masivní univerzální vrtačko-frézka s digitálním odměřováním polohy DPA 31 Plus.
- Univerzální použití
- Robustní konstrukce stroje
- Broušená převodová kola běžící v olejové lázni zajišťují velmi klidný chod
- Těžké, masivní provedení z kvalitní Meehanite litiny
- Všechna vedení jsou kalená a nastavitelná pomocí klínových lišt
- Centrální jednotka mazání
- Velká ruční kola se stupnicí
- LED pracovní lampa
- Chladicí zařízení
- Snadné ovládání ovládacích prvků
- Stabilní, pravoúhlé vodící dráhy v ose Y
- Strojní posuv stolu v ose X, Y a Z
- Strojní posuv poháněný servomotorem lze regulovat pomocí voliče na ovládacím panelu
- Masivní a velký křížový stůl s přesně vybroušený povrchem, seříditelnými klínovými lištami a nastavitelnými koncovými dorazy
- Horizontální frézovací poloha
- Možnost práce v horizontální poloze s podpěrou, upínačem pro kotoučovou frézu
- Frézovací hlava je otočná ve dvou osách, umožňuje tak nastavení v libovolném úhlu
- Digitální odměřování polohy DPA 31 Plus:
- Výrazné snížení výrobního času
- Snadné použití
- Vyšší přesnost obrábění
- Měřící lišta s čtecí hlavou na ose X
- Magnetické pásky ose Y a Z
- Přehledná tlačítka
- Antireflexní displej
Obsahuje:
– Upínací trn pro frézu ISO 50 / Ø 32 mm
– Upínací trn pro frézu ISO 50 / Ø 27 mm
– Upínací trn pro nožovou hlavu ISO 50 / Ø 40 mm
– Redukční pouzdro ISO 50 (7:24) / MK 4
– Horizontální i vertikální utahovací tyč M24
– Seřizovací nářadí
– Digitální odměřování polohy DPA 31 Plus
Parametry:
Max. průměr stopkové frézy : 25 mm
Max. průměr nožové hlavy : 160 mm
Vyložení : 290-910mm
Rozměry pracovního stolu : 1600×360mm
Max. zatížení stolu : 400 kg
T-drážky | počet : 3
T-drážky | velikost drážky : 18 mm
T-drážky | rozteč: 80 mm
Kužel vřetena : ISO50
Rozsah posuvu – osa X : 1300 mm
Rozsah strojního posuvu – osa X : 1220 mm
Rychlost strojního posuvu – osa X : 30 – 830 mm/min
Rychloposuv – osa X : 1200 mm/min
Rozsah posuvu – osa Y : 300 mm
Rozsah strojního posuvu – osa Y : 220 mm
Rychlost strojního posuvu – osa Y : 30 – 830 mm/min
Rychloposuv – osa Y : 800 mm/min
Rozsah posuvu – osa Z : 400 mm
Rozsah strojního posuvu – osa Z : 320 mm
Rychlost strojního posuvu – osa Z : 23 – 625 mm/min
Rychloposuv – osa Z : 600 mm/min
Otáčky : 60–1750ot/min
Počet rychlostních stupňů : 12
Min. vzdálenost vřetene a stolu : 190 mm
Max. vzdálenost vřetene a stolu : 590 mm
Úhel otáčení frézovací hlavy : 360 °
Výkon motoru horizontálního vřetene : 5500 W
Výkon motoru vertikálního vřetene : 4000 W
Výkon motoru chladícího čerpadla : 90 W
Příkon : 12000 W
Elektrické připojení : 400 V
Rozměry (š × v × h) : 2520×2030×2160 mm
Hmotnost : 2800 kg
