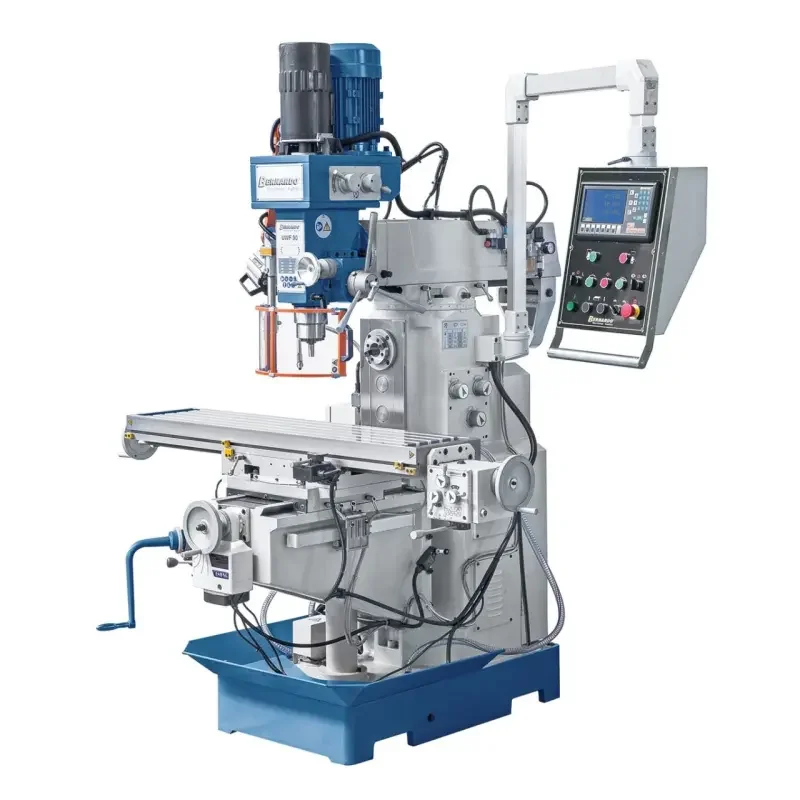

Univerzální frézka Bernardo UWF 90 s digitálním odměřováním a pneumatickým upínáním (BER021228XL0)
- Výkon motoru (vertikální vřeteno) [W]: 850/1 500
- Výkon motoru (horizontální vřeteno) [W]: 2 200
- Velikost stolu [mm]: 1 270 x 280
- Velikost T-drážek [mm]: 14
- Upnutí vřetena: ISO 40
- Počet otáček vřetena (vertikální) [U.min-1]:(8) 115 ÷ 1 750
- Počet otáček vřetena (horizontální) [U.min-1]:(12) 40 ÷ 1 300
- Zdvih pinoly [mm]: 125
- Dráha pojezdu podélně (x) [mm]: 720
- Dráha pojezdu podélně (x) [mm]: 750*
- Dráha pojezdu příčně (y) [mm]: 230
- Dráha pojezdu vertikálně (z) [mm]: 300
- Vzdálenost vřeteno / stůl [mm]: 35 ÷ 350
- Vyložení [mm]: 170 ÷ 750
- Hlava vřetena natáčecí [°]: ±90
- Stůl – rozsah výkyvu [°]: ±45
- Rozsah posuvu podélně [mm.min-1]: (8) 32 ÷ 700
- Rychloposuv (osa Z) [mm.min-1]: 660
- Rozměry (š x h x v) [mm]: 1 750 x 1 500 x 2 200
- Hmotnost ca. [kg]: 1 300
* Ruční posuv
Univerzální Frézka Bernardo UWF s digitálnímodměřováním a pneumatickým upínáním nástrojů
- Frézka je vybavena posuvy pro osy x a y a polohovacím motorem zdvihu stolu v ose Z
- Tento stroj je díky své základní výbavě všestranným pomocníkem pro mechanické dílny, opravárenské provozy, strojírenství, …
- Automatický posuv stolu pro osu X, Y a rychloposuv v základní výbavě
- Rozměrný křížový stůl s T-drážkami a přesně opracovaným povrchem
- Základna stroje je odlita z litiny a snižuje vibrace při obrábění
- Rybinové vedení všech 3 os s vymezením vůlí klínovými lištami
- Polohovací motor pro posuv stolu v ose Z
- Velký rozsah počtu otáček a velikostí posuvu
- Frézka je vhodná pro kusovou a malosériovou výrobu
- Vysoká přesnost vřetene použitím kuželíkových ložisek
- Směr otáčení vřetene vpravo-vlevo pro řezání závitů
Součásti dodávky univerzální frézky Bernardo
- Digitální odměřování a zobrazení polohy ES-12 H s LCD displejemv osách x / y / z
- Pneumatické upínání nástrojů
- Upínací šroub M 16 ve vřeteni
- LED pracovní světlo
- Chladicí systém
- Automatický posuv stolu v osách X / Y
- Polohovací motor pro osu Z
- Adaptér ISO 40/B 18, ISO 40/MK 3
- Redukce MK 3/MK 2
- Redukce ISO 40/B 18
- Dlouhý frézovací trn 27 mm
- Horizontální opěrné ložisko
- Nastavitelný ochranný kryt
- Ochranný kryt pro horizontální frézování
- Servisní a obslužné nářadí
