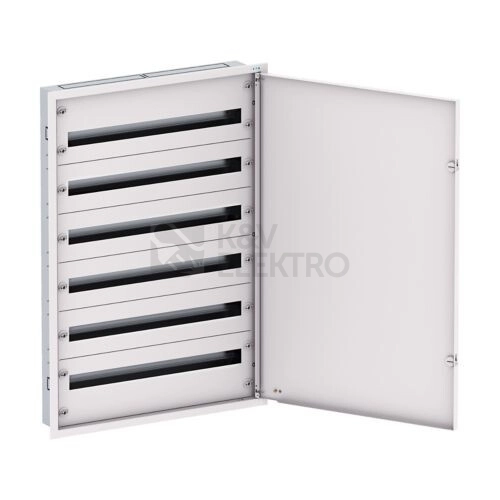

Rozvodnice pod omítku EATON BF-U-3S-6/198-D125 bílé dveře 198M EP-502544

Description

Rozvodnice EATON BF-U-3S-6/198-D125 pro montáž do stěny nabízí vysokou kapacitu díky uspořádání na 198 modulů ve 6 řadách. Skříň z oceli doplňují bílé dveře v odstínu RAL 9016, přičemž krytí IP30 cílí na suché interiéry s důrazem na čisté začlenění do stěny.

Specifikace rozvodnice pod omítku EATON BF-U-3S-6/198-D125 bílé dveře 198M EP-502544

Určena k zapuštěnému uložení v konstrukci, tato rozvodnice přináší členění do 6 řad se šířkou po 33 modulech v každé úrovni. Modulární koncepce podporuje osazení přístrojů na DIN lištu, přední část uzavírají dveře v provedení s výřezem pro pohodlné ovládání osazených prvků při zachování zakrytování čela.

Skříň vyrobená z oceli v jednotném bílém provedení odpovídá odstínu RAL 9016. Stupeň krytí IP30 směřuje k umístění v suchém interiéru, kde rozvodnice po osazení lícuje s povrchem stěny a působí kompaktně.

Uspořádání do modulových pozic poskytuje celkem 198 míst napříč 6 řadami, vždy po 33 modulech na jednu řadu. Přední část tvoří dveře v provedení s výřezem, které usnadňují přístup k ovládacím místům a současně zakrývají čelní část instalace. Osazení přístrojů probíhá na standardní DIN lištu, což urychluje montáž i pozdější úpravy sestavy.

Konstrukční detaily vycházejí z požadavků na zapracování do stěny a jednotné čelní zakrytování. Rozměry 1 068 × 749,5 × 125 mm podporují instalace, kde se klade důraz na přehledné členění přístrojů a vizuálně čisté řešení v interiéru.

Shrnutí a doporučení produktu

Vhodná volba pro projekty, které vyžadují velkorysý prostor pro osazení a přehledné rozvržení přístrojů. Díky zapuštěnému uložení nenaruší vzhled interiéru, čelní část přináší pohodlný přístup k ovládání a instalace zůstává kompaktní i u rozsáhlejších sestav.

Pořídit si u ​nás můžete i ​další modulové rozvodnice, případně pak další typy rozvodnic a ​rozvaděčů. Nabízíme elektroměrové rozvaděče, datové a ​telefonní rozvaděče, pojistkové rozvaděče a ​další. Objednat si z ​našeho e-shopu můžete i ​jiný elektroinstalační materiál, jako třeba nejrůznější modulové a ​paticové přístroje, svorkovnice či pojistky.

Technické detaily

• Počet řad: 6
• Počet modulů v řadě: 33
• Celkový počet modulů: 198
• Způsob montáže: pod omítku (zapuštěná)
• Materiál skříně: ocelový plech
• Barva: bílá (RAL 9016)
• Typ dveří: plné, jednoduché, s výřezem
• Stupeň krytí: IP30
• Třída ochrany: I
• Mechanická odolnost: IK08
• Šířka: 749,5 mm
• Výška: 1068 mm
• Hloubka: 125 mm
• Montážní (vestavná) hloubka: 74,5 mm
