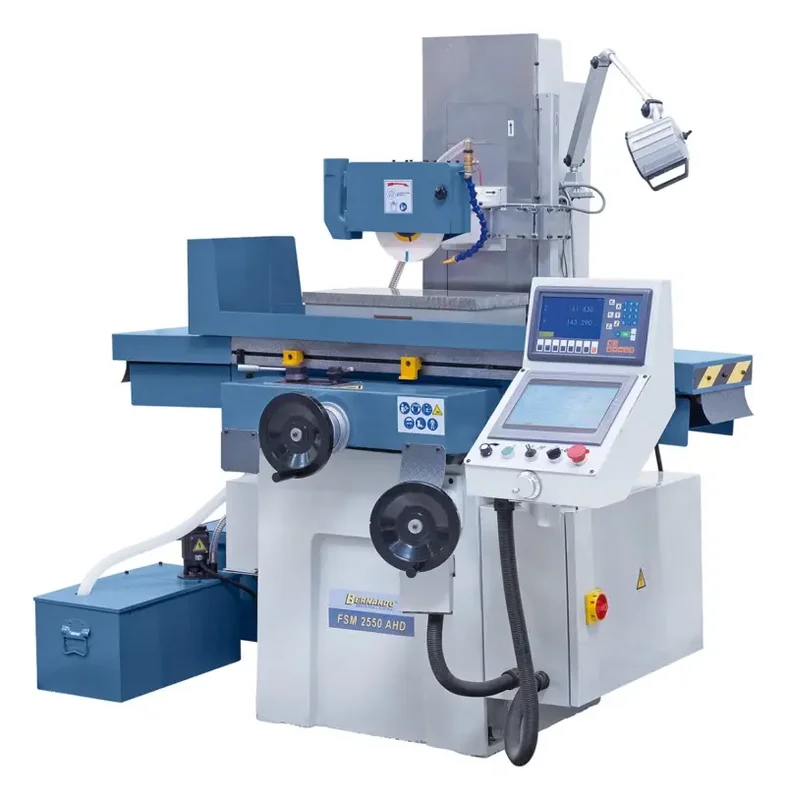

Rovinná bruska Bernardo FSM 2550 AHD s digitálním odměřováním (BER051406)

Description

Rovinná bruska Bernardo FSM 2550 AHD s digitálním odměřováním (BER051406)

• Rozměr pracovního stolu [mm]: 250 x 520
• T-drážky počet/šířka [mm]: 1/14
• Upínací deska s elektromagnetem [mm]: 250 x 500
• Max. posuv – podélný [mm]: 560
• Max. posuv – příčný [mm]: 260
• Max. vzdálenost středu vřetene od povrchu stolu [mm]: 450
• Maximální hmotnost obrobku [kg]: 150
• Rozměry brusného kotouče [mm]: 200 x 20 x 31,75
• Rychlost stolu, hydraulický pohon [m.min^-1]:2 ÷ 18
• Příčný posuv
  • Autoposuv [mm/zdvih]: 0,5 ÷ 10
  • Rychloposuv [mm.min^-1]: 990
  • Příčné nastavení ručním kolem [mm.ot^-1]:4
  • Dílek noniusu [mm]: 0,02
• Vertikální posuv
  • Autoposuv, vertikální [mm]: 0,01 / 0,1
  • Rychloposuv [mm.min^-1]: 360
  • Vertikální nastavení ručním kolem [mm.ot^-1]:2
  • Dílek noniusu [mm]: 0,01
• Motor vřetene [W]: 1 500
• Otáčky vřetena [U.min^-1]: 2 850
• Rozměry (š x h x v) [mm]: 1 700 x 1 400 x 1 750
• Hmotnost [kg]: 1 100

Masivní rovinná bruska Bernardo řady FSM, která je standardně vybavená automatickým vertikálním posuvem

• Díky rozsáhlému standardnímu vybavení, jako je počítačem řízený vertikální posuv, magnetická deska s demagnetizačním zařízením, ovládání pomocí dotykové obrazovky a elektronické ruční kolo, nabízejí tyto modely uživateli optimální balíček služeb
• Chod vřetena s nízkými vibračemi díky předpjatým speciálním axiálním a radiálním ložiskům
• Slip-stick-efekt – prášková povrchová úprava vodících ploch zajisťuje, že v obou osách (X a y) nedojde k zadírání kluzných ploch
• Kalené a broušené přesné V-ploché vedení pro podélný pohyb stolu
• Příčný pohyb stolu v přesném dvojitém V-vedení
• Všechny hlavní komponenty brusky naplocho, jako je podstavec, základna a stůl jsou vyrobeny z vysoce kvalitní šedé litiny
• Digitálně řízený automatický vertikální posuv se servomotorem
• Samostatná hydraulická jednotka s tepelným výměníkem, zamezuje vibracím a tepelnému namáhání
• Vysoká stabilita díky silnému žebrování a velkoryse dimenzovaným stěnám
• Komplexní hydraulický systém zajišťuje plynulý chod stolu i při velkém zatížení stolu
• Přísuv rychlým posuvem do výšky obrobku, nastavitelnými dokončovacími a jiskrovými zdvihy, automatickým zvedáním po skončení programu
• Nastavitelný podélný a příčný pohyb stolu pomocí koncových dorazů
• Kompletní vybavení již v základní dodávce:
  • 2osé digitální odměřování
  • počítačem řízený automatický vertikální posuve
  • elektromagnetická deska s demagnetizačním zařízením
  • ovládání pomocí dotykové obrazovky
  • elektronické ruční kolo
• Centrální mazání pro všechny vodicí dráhy
• Nepostradatelné pro menší díly a rychlé procesy broušení

Součásti dodávky brusky na plocho Bernardo

• Digitální odměřování polohy ve 2 osách ES-12 H s LCD displejem
• Ovládání dotykovým ovládáním
• Elektronické ruční kolo
• Brusný kotouč
• Příruba brusného kotouče
• LED pracovní světlo
• Magnetická upínací deska
• Vyvažovací stojan
• Vyvažovací trn
• Ochranné kryty
• Odmagnetizační zařízení
• Chladicí zařízení
• Diamantový orovnávač brusných kotoučů
• Nivelační kyvné prvky
• Centrální mazání
• Obslužné a servisní nářadí
