Radiální vrtačka Bernardo RD 1600 Servo (BER011329XL5)

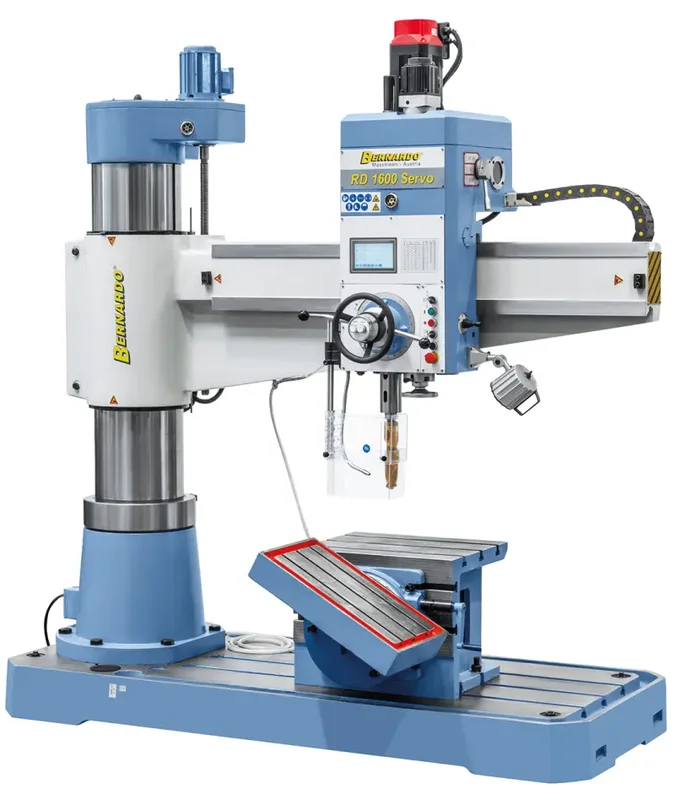

Radiální vrtačka Bernardo RD 1600 Servo
- Kvalitně navržený stroj s vysokým výkonem a snadnou obsluhou, schopný vykonávat i ty nejnáročnější obráběcí úkoly, jako je vrtání, zahlubování, vystružování a řezání závitů
- Mezi speciální vlastnosti tohoto modelu patří ovládání pomocí velké dotykové obrazovky a servomotory pro pohon a posuv vřetena
- Standardně dodávaný systém řízení vypočítá ideální otáčky nebo posuv pro vrtání a řezání závitů po zadání průměru nástroje a materiálu (litina/ocel)
- Velká dotyková obrazovka pro veškeré seřizovací práce a funkce (např. vrtání, hluboké vrtání, řezání závitů atd.)
- Pohon vřetena a posuv pinoly jsou zajištěny vysoce kvalitními servomotory
- Snadné nastavení výšky ramene výložníku pomocí zdvihacího motoru, poloha vřetena zůstává nezměněna, ideální pro sériovou práci
- Elektronicky nastavitelná hloubka vrtání včetně ověření zadané hodnoty
- Standardně dodáváno s plynulou regulací otáček, nastavené otáčky lze odečíst přímo na displeji
- Zobrazení měrných jednotek volitelně mm nebo palce
- Vodítka na výložníku radiální vrtačky jsou kalená a broušená
- Ideální stroj pro vrtání, zahlubování, vystružování a řezání závitů
- Velká a broušená základna pro upínání velkých obrobků
- Silnostěnný, broušený sloup pro snadný posuv ramene
- Jednoduché, motorické výškové nastavení výložního ramena
Součásti dodávky radiální vrtačky Bernardo
- Ovládací dotyková obrazovka
- Krychlový stůl/kostka
- Redukce MK 5/MK 4, MK 4/MK 3, MK 3/MK 2
- LED pracovní osvětlení
- Prvotní olejová náplň Shell Tellus 46
- Chladicí systém
- Servomotor pro podávání pinoly
- Zvedací motor
- Hydromotor
- Výškově stavitelný ochranný kryt
- Vedení jsou uložena v energetickém řetězci
- Servisní nářadí
Technické parametry radiální vrtačky Bernardo Servo
- Průměr vrtáku [mm]: 50
- Řezání závitů max. : M 45
- Vyložení min. / max. [mm]: 350 ÷ 1 600
- Vertikální posuv ramena [mm]: 580
- Přesouvání vrtací hlavy (horizontálně) [mm]: 1 250
- Zdvih pinoly [mm]: 320
- Upínání (provedení) vřetena: MK 5
- Otáčky vřetena (plynule) [U.min-1]: 20 ÷ 200/200 ÷ 2 000
- Rozsahy posuvů [mm.min-1]: 0 ÷ 795
- Vzdálenost vřeteno – krychlový stůl [mm]: 155 ÷ 735
- Vzdálenost vřeteno – základna [mm]: 655 ÷ 1 230
- Pracovní plocha základny [mm]: 1 750 x 980
- Krychlový stůl (d x š x v) [mm]: 635 x 500 x 500
- Výkon motoru [W]: 3 700
- Rozměry stroje (d x š x v) [mm]: 2 550 x 1 100 x 2 600
- Hmotnost [kg]: 3 225
