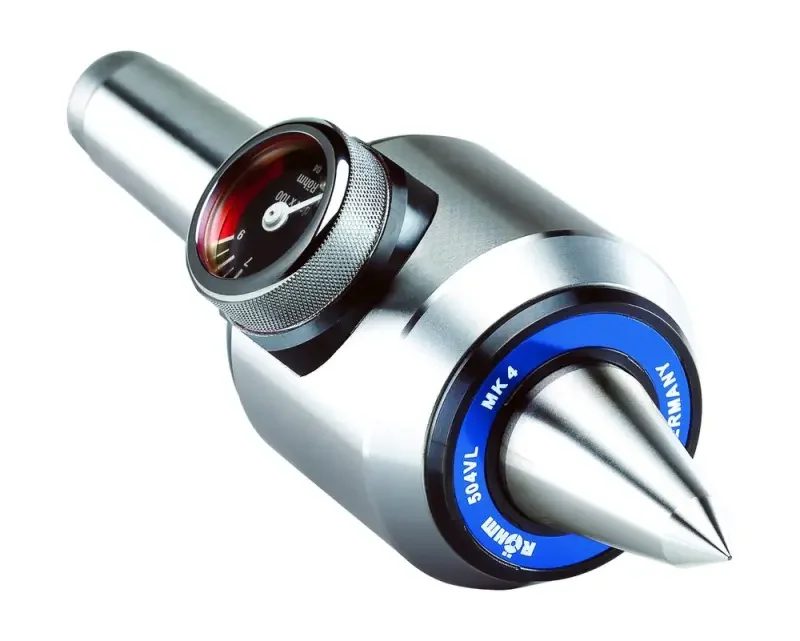

Prodloužený otočný hrot Röhm 504AC-VL Control MK 4 s ukazatelem tlaku (ROHM079921)

Description

Prodloužený otočný hrot Röhm 504AC-VL Control MK 4 s ukazatelem tlaku (ROHM079921)

• Kužel Morse: MK 4
• Velikost: 504
• Vrcholový úhel hrotu [°]: 60
• Délka hrotu včetně pouzdra (A) [mm]: 137,5
• Průměr pouzdra (B) [mm]: 72
• Činná délka hrotu (K) [mm]: 52,5
• Průměr hrotu (D) [mm]: 32
• Házivost max. [mm]: 0,01
• Max. otáčky [U.min ^-1]: 3 500
• Max. axiální posuv hrotu [mm]: 2
• Max. axiální upínací síla [N]: 9 000
• Max. hmotnost obrobku [kg]: 550
• Hmotnost [kg]: 3,6

Prodloužený otočný upínací hrot Röhm 504AC-VL Control MK 4 s ukazatelem axiálního tlaku

Kvalitní a přesné otočné hroty Röhm pro soustružnické a brusičské práce s přehledem plní požadavek na vysoký obráběcí výkon a přesnost.
Vzhledem ke specializovanému tvaru a rozličnému provedení, je zajištěna dostatečná opora pro bezpečné, přesné a centrické upnutí obrobků.
Díky používání přesných valivých ložisek pro vysokou přesnost obvodové házivosti a trvalé náplni maziva jsou hroty bezúdržbové po celou dobu životnosti hrotu

• Otvor stopky hrotu pro jednoduchou a odbornou demontáž ložisek
• Přesná valivá ložiska pro nejvyšší soustřednost a dlouhou životnost hrotu
• Otočný hrot zápustkově kovaný s možností opakovaně přebrousit, uložený ve stopce
• Spolehlivé břitové těsnění a další ostřiková drážka jako ochrana proti vnikání chladící kapaliny a nečistot do těla hrotu
• Korpus otočného hrotu je zápustkově kovaný, kalený a broušený, a díky rovnoměrnému průběhu vláken vysoce zatížitelný. Moderní tvar hlavy, se šikminou náběhu pro nožové držáky a soustružnické nože.
• Bezpečná a velká opěrná plocha pro zaručení plné zatížitelnosti axiálního ložiska na plnou kapacitu
• Provedení hrotu:
  • Vrcholový úhel špičky 60°/30°
  • Prodloužený design pro nerušené najetí k rovině obrobku, zejména ke kopírovacímu soustružení
  • Otáčky až do 4 000 ot.min^-1
  • Hrot je odpružený pomocí talířových pružin pro bezpečné upnutí obrobku bez deformací nebo pro zajištění upnutí s dostatečným tlakem
  • Ideálně se hodí jako protihrot k hydromechanickým čelním unášečům
  • K upínání dlouhých, úzkých obrobků, aby nedocházelo k jejich prohýbání
  • Pro upínání těžkých obrobků u kterých má být kontrolován upínací tlak
  • Nastavovaný axiální tlak (upínací síla) lze odečíst přímo na manometru
  • Max. hmotnost kusu do 2 500 kg
  • Životnost ložisek 2000 pracovních hodin
  • Maximální obvodové házení 0,015 mm pro nejvyšší upínací přesnost
  • Vysoká soustřednost a stabilita běhu je zajištěna 3-násobným uložením v ložiscích
