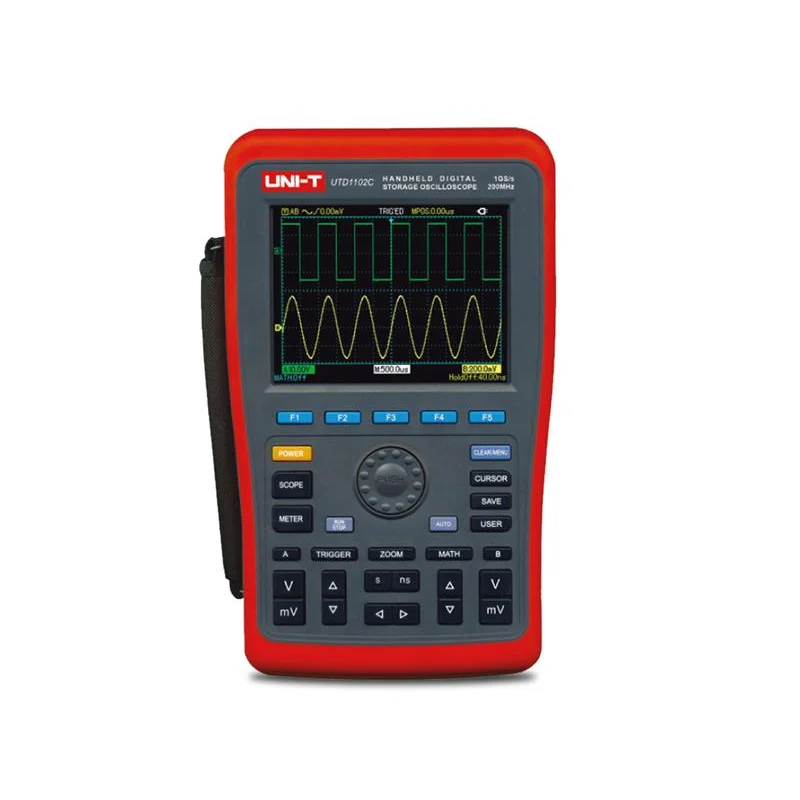

Na tento výrobek poskytujeme 3 roky záruku.Přístroj UTD1102C kombinuje v jednom pouzdře ruční dvoukanálový osciloskop a multimetr. Nabízí vynikající parametry a řadu pokročilých funkcí a navíc uživatelskou přívětivost, pro kterou je vhodný i pro práce v externím prostředí. Šířka pásma osciloskopu je až do 100MHz při vzorkování 500MSa/s. Jeho výkonné spouštěcí a analytické funkce usnadňují získávání a analýzu křivek, 27 parametrů signálu může měřit zcela automaticky. Multimetr umožňuje měřit DC a AC napětí a proudy, odpor a kapacitu.
Přístrojmá vestavěný barevný LCD displej s úhlopříčkou 5,7palců s rozlišením 320 x 240 pixelů. Křivky displej zobrazuje v monochromatickém režimu, takže je dobře čitelný i na silném světle. V režimu multimetru je maximální hodnota na displeji ±5999.
Napájení přístroje je ze zabudovaného Li-ion akumulátoru nebo z AC/DC adaptéru 9V/4A.
Vzhledem k tomu, že design přístroje je založen na ovládání tradičních přístrojů, mohou uživatelé používat tyto přístroje, aniž by museli trávit značný čas učením a seznamováním se s ovládáním.
Přístroj je certifikován pro rozsah vstupního napětí 150V v CAT II (dělič sondy 1:1) a vstupní napětí 300V v CAT II (dělič sondy 1:10).
Parametry produktu :
Osciloskop
– šířka pásma: 100MHz
– počet analogových kanálů: 2
– vzorkování: 500MS/s
– max. hloubka paměti: 7,5kpts
– rozlišení A/D převodníku: 8 bit
– rozsah časové základny: 2ns/div až 50s/div
– vstupní vazba: (1MΩ±2%)//(21pF±3pF)
– verikální osa: 5mV/div – 50V/div (1MΩ)
– náběžná hrana: ≤ 3,5ns
– spouštění: Edge, pulse, video
– matematické operace s průběhy : A + B, A -B, A x B, A : B
– automatické měření: peak-to-peak, amplitude, maximum, minimum, top, bottom, mean, average, root mean square, overshoot, preshoot, frequency, cycle, rising time, falling time, positive pulse, negative pulse, positive duty ratio, negative duty ratio, rise delay, fall delay
– FFT: Hanning, Hamming, Blackman-Harris, Rectangular
– ukládání do interní paměti: 10 skupin křivek, 10 režimů nastavení
– ukládání do USB: 10 skupin křivek, 10 skupin rozhraní
Multimetr
– měřicí rozsahy DC napětí: 600mV / 6V / 60V / 600V / 1000V; přesnost±(1%+5)
– měřicí rozsahy AC napětí (45Hz až 400Hz): 600mV / 6V / 60V / 600V / 700V; pro f < 200Hz přesnost ±(1,2%+5); pro f ≥ 200Hz přesnost ±(1,5%+5)
– měřicí rozsahy DC proud: 6mA / 60mA / 600mA;přesnost ±(1,2%+5); pro 6A přesnost±(1,5%+5)
– měřicí rozsahy AC proudí (45Hz až 400Hz): 6mA / 60mA / 600mA; přesnost±(2%+5); pro 6A přesnost±(2,5%+5)
– měřicí rozsahy odporu: 6kΩ / 60kΩ / 600kΩ; přesnost±(1,2%+5); 600Ω / 6MΩ / 60MΩ; přesnost±(1,5%+5);
– měřicí rozsahy kapacity: 6nF / 6mF; přesnost±(5%+10); 60nF / 600nF / 6µF / 60µF / 600µF; přesnost±(4%+5);
– měření diod a kontinuity obvodů: ano
– režim přepínání rozsahů: automatický / ruční
– zobrazení a záznam křivky trendu změn napětí, proudu, odporu
Technické parametry :
– napájení : 100V-240V AC, 45 až 440Hz, CAT II, příkon < 20VA
– standardní rozhraní: 1 x USB-Host
– akumulátor: Li-ion 7,4V/4400mA
– práce na akumulátor: 3 hod
– displej: 8 palců, 800 x 480 pixelů
– kalibrace: doporučeno 1 x ročně
– krytí IP: IP2X
– pracovní teplota okolí: 0°C až +40°C
– skladovací teplota: -20°C až +60°C
– pracovní vlhkost okolí:
