Description
Charakteristika :

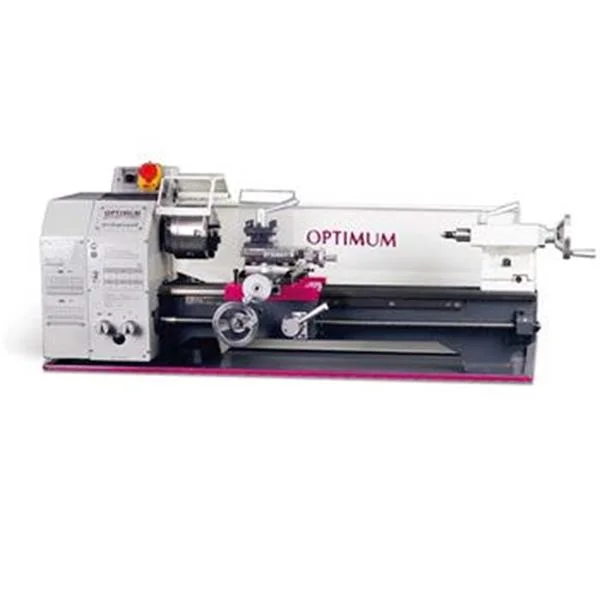

– Přesný soustruh s posuvovou skříní pro náročné uživatele.
– Kalené vřeteno je uloženo v přesných kuželíkových ložiskách s vymezením vůle
– Kalené čelo vřetene (DIN 55021)
– Zaručená přesnost vřetene <0,009 mm
– Lehký chod posuvové skříně se zaoblenými ozubenými koly v olejové lázni
– Jednoduchá a rychlá změna rychlosti
– Díky výměnným kolům velký rozsah řezání závitů
– S vodícím šroubem pro řezání závitů nebo pro automatické podélné soustružení
– Prizmatické lože ze šedé litiny, induktivně kalené a přesně broušené
– Vymezení vůle všech vodítek pomocí klínových lišt
– Výkonný motor, nevyžadující údržbu
– Pohodlný hlavní vypínač v krytí IP 54 s podpěťovým spouštěčem, uzamykatelným nouzovým vypínačem a přepínačem chodu vpravo-vlevo
– Cenově výhodné, přesné, trvalá hodnota
– Kalené vřeteno, uložené v přesných kuželíkových ložiskách
– Krátký kužel, kalené čelo vřetene, vrtání vřetene 26 mm
– Lehký chod posuvové skříně se zakulacenými ozubenými koly v olejové lázni
– Přesně obrobené saně
– Ruční kolečka s nastavitelnou
– Čtyřboký nožový držák
– Vymezení vůle všech vodících ploch pomocí klínových lišt
– Koník přestavitelný pro soustružení kuželů
– Pinola koníku a ruční kolečko s jemnou stupnicí 0,02 mm
– Masivní prismatické lože ze šedé litiny, induktivně kalené (HRC 42-52) a přesně broušené
Parametry:
– Výška hrotu: 125 mm
– Max. točný průměr:250 mm
– Vzdálenost mezi hroty: 550 mm
– Šířka lože: 135 mm
– Otáčky: 125 – 2000 ot./min
– Plynulá změna otáček: ne
– Počet rychlostních stupňů: 6
– Průchod vřetene: 26 mm
– Kužel vřetene: MK4
– Posuv pinoly: 65 mm
– Kužel pinoly: MK2
– Posuv podélný: 0,07 – 0,4 mm/ot.
– Max. posuv nožového suportu: 70 mm
– Max. posuv příčného suportu: 110 mm
– Závit metrický: 0,2 – 3,5 mm/ot. ( 18 )
– Závit palcový: 8 – 56 záv./1“ ( 20 )
– Příkon: 750 W
– Elektrické připojení: 400 V
– Rozměry (š × v × h): 1250 × 585 × 420 mm
– Hmotnost: 125 kg
Rozsah dodávky:
– 3-čelisťové sklíčidlo pr. 125 mm
– Pevný hrot MK 2
– Pevný hrot MK 4
– Zástěna proti ostřiku
– Ochranný kryt sklíčidla
– Vana na třísky
– Upínací srdce
– HSS soustružnický nůž
– Čtyřhranný nožový držák
– Seřizovací nářadí
– Souprava výměnných kol
Protokol o zkoušce
