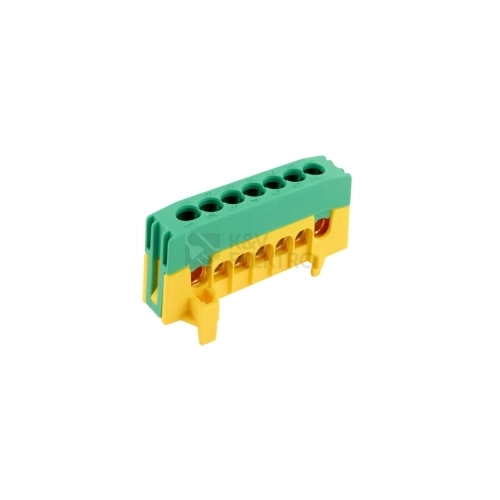

Nulovací můstek PE 7-F2 zeleno-žlutý 1001300

Description

Jednopólový nulovací můstek PE 7-F2 v zeleno‑žlutém provedení usnadní propojení ochranných či nulových vodičů na jeden potenciál. Díky montáži na DIN lištu a krytí IP20 se hodí pro přehledné osazení rozváděčů. Svorkovnice nabízí 7× 16 mm² a je dimenzována na 63 A.

Specifikace nulovacího můstku PE 7-F2 zeleno‑žlutého 1001300

Tento můstek slouží k rozbočení vodičů na společný potenciál v rozváděčích nízkého napětí i dalších aplikacích, kde je potřeba přehledné propojení. Lze jej použít jako nulový „N“ nebo pro ochranný vodič „PE“, přičemž barevné provedení zeleno‑žlutá přispívá k jednoznačné identifikaci ochranného obvodu.

Instalace probíhá nasazením na nosnou DIN lištu 35 mm. Vodiče se upevňují šroubovým připojením přímo do svorky po odizolování. U jemně slaněných vodičů je vhodné použití dutinek; je však nutné počítat s navýšením průřezu v důsledku dutinky a volit tomu odpovídající dimenzi vodiče. U pevných vodičů toto opatření není vyžadováno.

Provedení svorkovnice je kryté IP20, což zvyšuje bezpečnost při osazení v rozváděči. Koncepce 7×16 mm² s jmenovitým zatížením 63 A pokryje běžné potřeby rozbočení v kompaktním tělese s rozměry 60 × 12 × 27 mm.

Shrnutí a doporučení produktu

Praktické řešení pro sjednocení potenciálu v rozváděči s důrazem na pořádek v kabeláži a rychlou montáž. Kryté provedení zvyšuje bezpečnost při osazení a šroubové svorky zajišťují spolehlivé uchycení odizolovaných vodičů, u slaněných s možností použití dutinek. Zeleno‑žluté provedení pomáhá s jasnou identifikací ochranného obvodu.

Prohlédněte si kompletní nabídku v kategorii Nulovací a rozbočovací můstky. Značkové alternativy a související prvky najdete také v přehledu nulovacích můstků Pollmann a dalších propojovacích řešení Pollmann. Pro rozbočení vodičů v rozvodných skříních zvažte i rozbočovací svorkovnice HLAK.

Technické detaily​

• Způsob montáže: DIN lišta 35 mm
• Stupeň krytí: IP20
• Jmenovitý proud: 63 A
• Počet přípojek: 7
• Konfigurace svorkovnice: 7 × 16 mm²
• Rozměry: 60 × 12 × 27 mm

O výrobci

Pollmann Elektrotechnik je německý specialista na elektroinstalační komponenty, zejména propojovací řešení. Nabízí odolné a snadno instalovatelné prvky, jako jsou ekvipotenciální lišty, připojovací moduly, nulovací můstky či rozbočovací svorkovnice HLAK, které zajišťují přehledné a bezpečné spojení vodičů v rozvodných skříních.
