Description

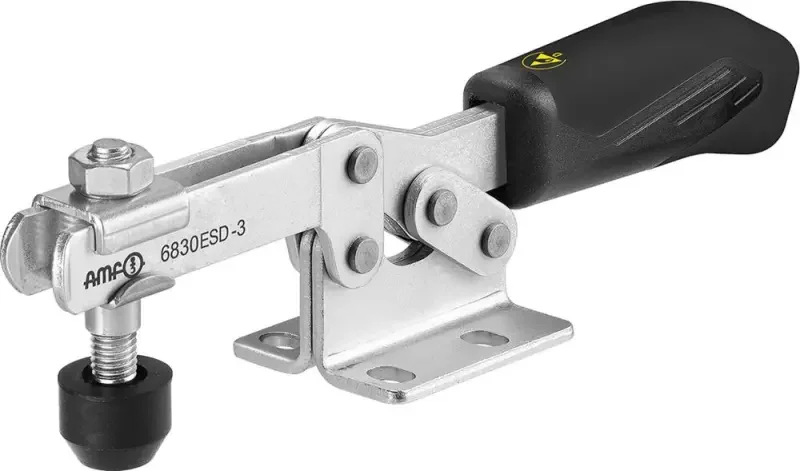

Kombinovaný upínač 6830 ESD AMF 562489 Velikost 1
- Výška upnutí [mm]: -3 ÷ 2,5
- Celková výška [mm]: 49
- Celková délka (L1) [mm]: 120
- Délka vyložení (B) [mm]: 42
- Základna (N x P) [mm]: 34 × 34
- Průměr otvoru (D) [mm]: 5,2
- Přídržná síla [N]: 800 ÷ 1 100
- Přítlačný šroub [mm]: M5 × 30
Rychloupínací vodorovný upínací komplet AMF se zušlechtěným, pozinkovaným přítlačným šroubem
- Vodorovná upínka ESD
- Provedení upínky:
- S ochranným uzávěrem a rukojetí z materiálu odvádějícího elektrostatický výboj (disipativního materiálu)
- S otevřeným přídržným ramenem a vodorovnou patkou
- Pozinkováno a pasivováno
- Nýty z nerezové oceli se u provedení velikosti 2 a 3 pohybují v tvrzených pouzdrech
- Mazaná ložisková místa
- Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou
- Bezpečnostní upínací kus s ochranou proti sevření prstů, pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena
- Použití:
- Vodorovná upínka ESD byla vyvinuta speciálně pro použití v ochranných ESD zónách (EPA –electrostatic protected area) pro práce na elektrostaticky citlivých komponentách, konstrukčních skupinách nebo přístrojích v souladu s normou DIN EN 61340-5-1
- Upozornění::
- Vodorovná upínka ESD není izolační
- Nesmí se používat v oblastech, ve kterých se pracuje s otevřeným napětím
