Description

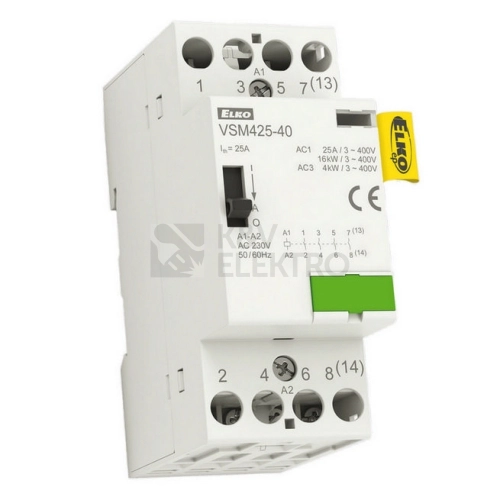

Instalační stykač s manuálním ovládáním 4x25A
Tato verze instalačních stykačů poskytující nejen základní funkce, ale také manuální obsluhu.
Slouží ke spínání akumulačních spotřebičů pro vytápění a ohřev teplé užitkové vody.
- Popis jednotlivých pozic manuálního ovládání:
- – AUTO: běžná funkce stykače jako instalačního stykače bez manuálního ovládání
- – 1: posunutím přepínače z AUTO na pozici 1 jsou spínací kontakty sepnuty a rozpínací kontakty jsou rozepnuty toto trvá do následujícího impulsu na cívku stykače
- – 0: kontakty jsou neustále odpojeny (spínací kontakt) nebo jsou neustále zapnuty (rozpínací kontakt) bez ohledu na napětí
- Optický ukazatel stavu zapnuto – vypnuto.
- Konfigurace spínacích a rozpínacích kontaktů:
- 3x spínací
- 1x rozpínací
- Ke stykačům VSM220, VSM425 lze zapojit přídavné kontakty VSK-11 a VSK-20
