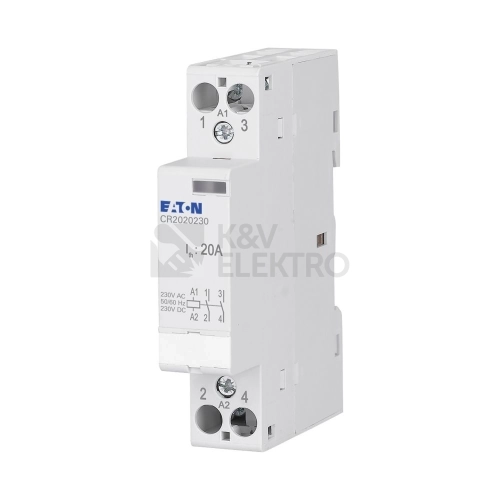

Instalační stykač EATON CR2020230 20A 135181

Description

Instalační stykač EATON CR2020230 20A 135181 nabízí spínání při 400 V, což umožňuje nasazení v běžných spínaných obvodech. Díky ovládacímu napětí 195,5–253 V pro AC/DC a dimenzovanému proudu 20 A pokryje potřeby řízení světelných okruhů i dalších zátěží v modulárním uspořádání.

Specifikace instalačního stykače EATON CR2020230 20A 135181

Tento přístroj je řešen jako instalační stykač modulární, určený pro provoz při dimenzovaném provozním napětí 400 V. Ovládací část akceptuje AC/DC v rozsahu 195,5–253 V, zatímco výkonová strana je navržena na 20 A. Díky tomu lze sladit ovládání i spínaný obvod bez speciálních napájecích úprav. Díky tomu lze sladit ovládání i spínaný obvod bez speciálních napájecích úprav.

Pro návrh světelných obvodů jsou k dispozici limity zátěže: žárovky do 1 950 W, zářivky do 910 VA, v zapojení s dvojitým obvodem 1 160 VA a při paralelní kompenzaci 232 VA. Tyto hodnoty pomohou přesně stanovit vhodnou konfiguraci podle charakteru zátěže.

Z hlediska prostředí odpovídá přístroj krytí IP20. Schéma napájení a řízení počítá s AC/DC pro obě části, což zvyšuje variabilitu při začlenění do stávajících systémů. Konstrukce navíc umožňuje vybavení doplňkovými zařízeními, takže výsledné řešení lze přizpůsobit na míru konkrétním požadavkům.

Shrnutí a doporučení produktu

Hledáte přehledné a spolehlivé spínání v modulárním provedení s možností přizpůsobení konkrétní aplikaci? Tento model nabídne praktickou kombinaci univerzálního ovládání, jasně definovaných mezí pro světelné okruhy a kompaktního provedení, které zapadne do rozvodů bez nároků na prostor.

Kromě stykačů si u ​nás můžete pořídit i ​další modulové a ​paticové přístroje. Nabízíme například jističe do 125 A, proudové chrániče, elektroměry, motorové spouštěče a ​další. Pořídit si u ​nás můžete i ​nejrůznější rozvodnice a ​rozvaděče.

Technické detaily

• Jmenovitý provozní proud: 20 A
• Počet kontaktů: 2× spínací (2 NO)
• Jmenovité provozní napětí (Ue): 400 V AC
• Ovládací / cívkové napětí (Uc): 195,5–253 V AC/DC
• Druh napětí ovládání: AC / DC
• Max. zatížení – žárovky: 1950 W
• Max. zatížení – zářivky: 910 VA
• Max. zatížení – zářivky (dvojitý obvod): 1160 VA
• Max. zatížení – zářivky (paralelní kompenzace): 232 VA
• Montáž: Na DIN lištu (TH35)
• Šířka: 1 modul (18 mm)
• Montážní hloubka: 60 mm
• Stupeň krytí: IP20
• Normy: IEC/EN 61095, IEC/EN 60947‑4‑1
