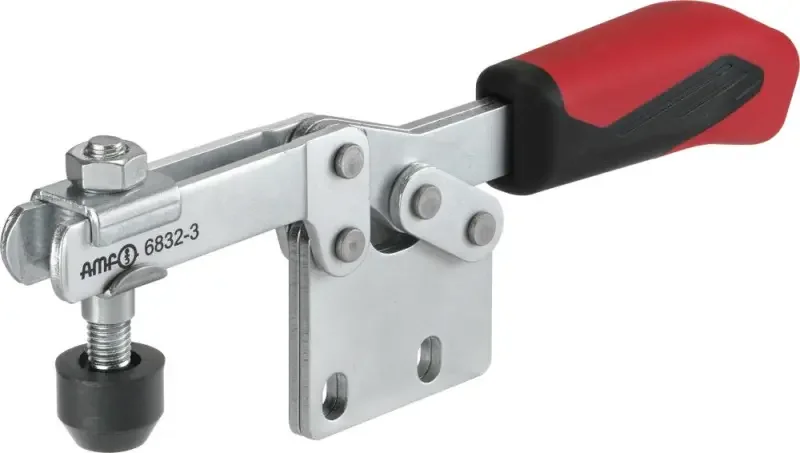

Horizontální upínač AMF 93237 s vertikální patkou. Rozměr 6832 Velikost 3

Description

Horizontální upínač AMF 93237 s vertikální patkou. Rozměr 6832 Velikost 3

• Výška upnutí [mm]: 14,5 ÷ 26
• Celková výška [mm]: 65
• Celková délka [mm]: 206
• Průměr otvoru [mm]: 6,5
• Přídržná síla [N]: 1 000 ÷ 1 200

Horizontální rychloupínací komplet AMF, rozměr 6832 se zušlechtěným pozinkovaným přítlačným šroubem a vertikální patkou

• Provedení upínky:
  • S otevřeným přídržným ramenem a vertikální patkou (nohou)
  • Pozinkováno a pasivováno
  • Nýty z INOX oceli, které se ve velikostech 2 až 6 pohybují v povrchově tvrzených pouzdrech
  • Místa s ložisky namazaná
  • Ergonomická rukojeť, odolná proti oleji s velkým madlem a měkkými komponenty
  • Bezpečnostní upínací prvek s ochranou proti sevření prstů
  • Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena
  • Použití: K upevnění na můstky a pro svařované konstrukce
  • Kompletně se zušlechtěným pozinkovaným přítlačným šroubem
• Upozornění: Příčné rameno pro 2bodové upnutí viz Obj. č. EDE394600xx
