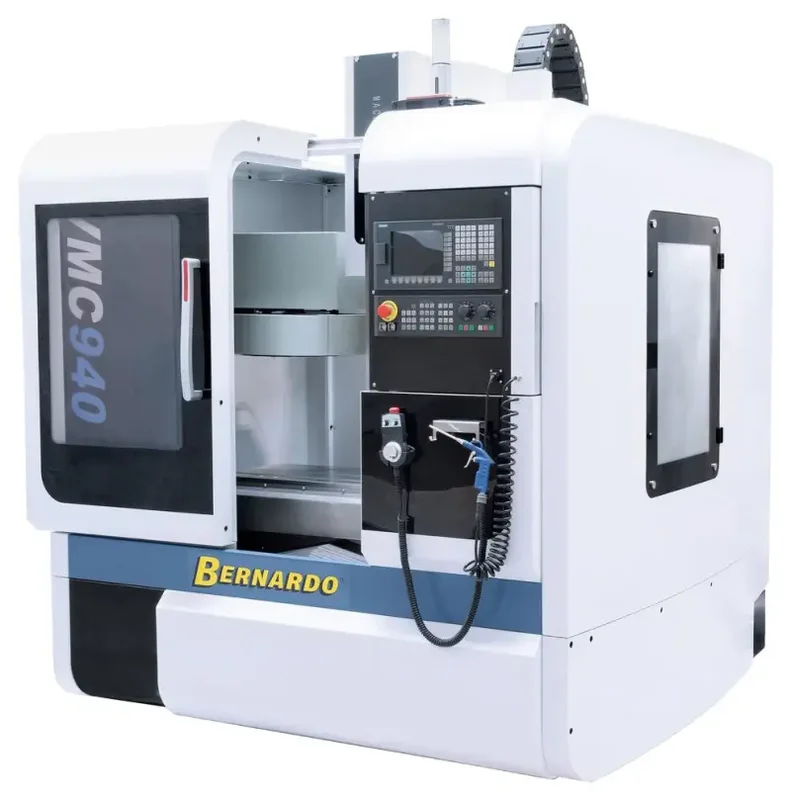

CNC Obráběcí centrum Bernardo VMC 940 – Siemens Sinumerik 808D Advanced (BER021345XL)

Description

CNC Obráběcí centrum Bernardo VMC 940 – Siemens Sinumerik 808D Advanced (BER021345XL)

• Příkon motoru [W]: 5 500
• Řídící systém: Siemens Sinumerik
• Rozměry stroje (Š x V x H) [mm]: 2 050 x 2 300 x 2 600
• Hmotnost cca [mm]: 3 300

Pracovní plocha:

• Rozměry pracovního stolu [mm]: 920 x 400
• Upínání (provedení) vřetena: BT 40
• Rychlost otáček vřetena (plynule) [U.min^-1]: 40 ÷ 8 000
• Pojezd osy – X [mm]: 700
• Pojezd osy – Y [mm]: 400
• Pojezd osy – Z [mm]: 500
• Vzdálenost vřeteno – povrch stolu [mm]: 90 ÷ 590
• Vyložení [mm]: 440
• Nosnost stolu [kg]: 400
• Velikost T-drážek (šířka / vzdálenost) [mm]: 14 / 120
• Počet T-drážek: 3

Posuvy:

• Pracovní posuv – osa X, Y, Z [mm.min^-1]: 2,5 ÷ 6 000
• Rychloposuv – osa X a Y [mm.min^-1]: 30 000
• Rychloposuv – osa Z [mm.min^-1]: 24 000

Přesnost:

• Polohovací přesnost [mm]: ±0,005
• Opakovací přesnost [mm]: ±0,003

Nosič nástrojů:

• Počet nástrojů [ks]: 16
• Velikost nástroje Ø x L [mm]: max. 150 x 350
• Hmotnost nástroje[kg]: max. 8
• Doba změny nástroje (nástroj/nástroj) [sec]: 7

CNC obráběcí centrum VMC 940 – Siemens Sinumerik 808D Advanced

CNC vertikální obráběcí centrum Bernardo VMC 940 s řízením (volitelně) Siemens Sinumerik 808D Advanced nebo 828D, je vybaveno 16polohovým otočným nožovým držákem.
Díky kompaktní konstrukci, velikosti stolu 920 x 400 mm a velkým drahám pojezdu je tento model ideální pro obrábění malých a středně velkých sérií ve výrobě, ale používá se také úspěšně k výrobě jednotlivých dílů v konstrukci forem, popř. strojů a v oblasti vzdělávání.

• Vysoká hospodárnost stroje díky rozsáhlé sériové výbavě a velký počet volitelného příslušenství
• Přesná lineární vedení a výkonné servopohony pro velké rychlosti rychloposuvu ve všech osách a s vysokým zatížením křížového stolu obrobkem
• Úplný ochranný kryt stroje s posuvnými dveřmi a 2 bočními dveřmi pro snadný přístup
• Stabilní litinový stojan v pevné konstrukci lože pro velmi klidný chod a co nejlepší výkony frézování
• Automatický 16polohový automatický měnič nástrojů v karuselové konstrukci
• Přesné kuličkové šrouby s předepjatými maticemi ve všech 3 osách
• Centrální mazání vodicích drah a kuličkových šroubů
• Ergonomicky umístěné obslužné prvky na otočném ovládacím panelu
• Masivní, velký křížový stůl s přesně opracovaným povrchem

Součásti dodávky CNC soustruhu Bernardo

• Řídicí systém Siemens Sinumerik
• Elektronické ovládací kolečko s tlačítkem Nouzové vypnutí
• Servopohony Siemens pro všechny 3 osy
• 16polohový otočný nožový držák
• Spirálový dopravník třísek
• Přesné lineární vedení ve všech osách
• Funkce automatické výměny nástrojů ve vřeteni
• Automatická orientace vřetena
• Úplný ochranný kryt stroje s 1 předními posuvnými dveřmi
• CE bezpečnostní sklo
• Bezpečnostní zámek
• LED pracovní osvětlení
• Automatické centrální mazání
• Pneumatická ruční ofukovací pistole
• Teleskopické kryty os X, Y a Z
• Chladicí systém
