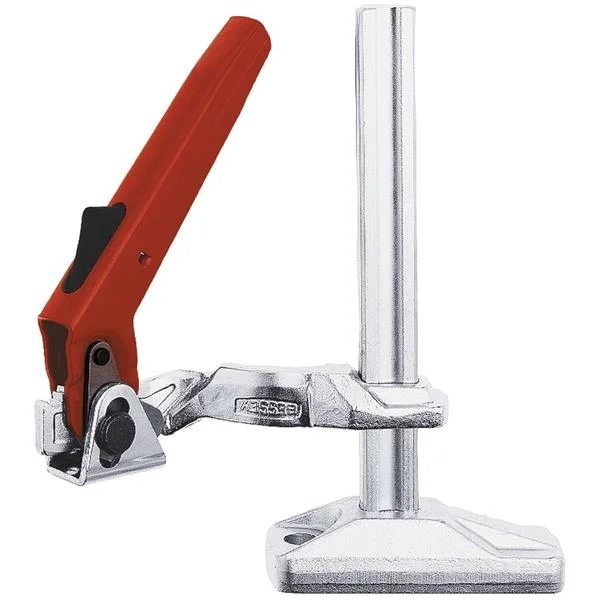

Bessey BS5N – Upínák na pracovní stůl BS upínání do 240 mm vyložení 140 mm s pákovou rukojetí

Description

Upínák na pracovní stůl stroje BS (BS5N)

• Upínací síla až 10 000 N.
• Výkyvný a výškově spojitě nastavitelný.
• Pro vrtání a lehké frézování.
• Pákový mechanismus pro rychlé upínání a uvolňování.

Oblasti použití

• Kovovýroba.
• Zámečnické práce.
• K upínání na přípravky a pracovní stoly.

Bezpečnostní pokyny

• Přečtěte si a dodržujte návod k použití.

Materiál/povrch

• Základní těleso z lité oceli, pozinkované.
• Kolejnicové a kluzné rameno z tvrzené oceli, pozinkované.
• Páka z tlakově litého zinku, práškově lakovaná.
• Uvolňovací tlačítko z plastu.
• Spojovací prvky z oceli, pozinkované nebo fosfátované.

Pokyny pro péči

• Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
• Odstraňte největší nečistoty.
• Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
• Vřeteno pravidelně čistěte a olejujte.
• Pokud se kolejnice lesknou, zdrsněte obě úzké strany smirkovým plátnem (zrnitost 100).
• Západku pravidelně čistěte a olejujte.

Parametry

• Rozpětí: 240 mm
• Vyložení: 140 mm
• Vodicí profilovaná tyč: 30×15 mm
• Otvor pro upevňovací šroub: 16,5 mm
• Hmotnost: 3,300 kg
